Menú para LCD 1602A (I2C)

Menú de opciones con LCD 1602A (I2C).



En este concisa entrada vamos a elaborar un sencillo menú de opciones con el LCD 1602A conectado a través de una interface I2C para ocupar menos pines de nuestra placa de desarrollo.

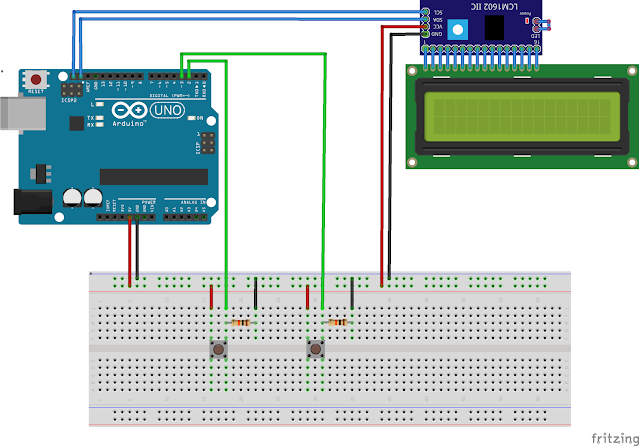

Consideremos el siguiente circuito aplicado a nuestra placa de desarrollo:



En el código escrito para nuestra placa no considero del “rebote”, explicado en esta entrada: "DEBOUNCE", en mi caso utilizo el circuito descripto allí con el CD4584, en el circuito aquí presentado lo hago de manera simple con 2 pulsadores con configuración pulldown para no complicarlo.

El pin 2 configurado como INPUT corresponde al botón de opción anterior y el pin 3, también configurado como INPUT corresponde al botón de opción siguiente.
